砌體結構首層窗臺及頂層窗間墻開裂分析

林錦滔 賴建財 楊 帆
　?。ǜ＝ň哦こ藤|(zhì)量檢測有限公司，福州 350000）
　　摘 要：文獻對砌體結構不均勻沉降、溫差作用引起的門窗洞周邊八字形、倒八字形非受力裂縫，墻體在荷載超過抵抗力情況下引起的受壓、局部受壓裂縫關注較多。而對砌體結構出現規律性的首層窗臺下墻體豎直裂縫以及頂層窗間墻水平裂縫討論較少，本文通過一工程實例，介紹該類裂縫的特點，分析產生原因，從定性的角度推導產生該類裂縫應力的簡略計算公式，減少該類裂縫的方法。
　　關鍵詞：砌體結構；首層窗臺；窗間墻；裂縫

　　1 引 言
　　砌體結構的裂縫分為兩大類，一類為受力裂縫，一類為非受力裂縫。受力裂縫源于作用于砌體結構上的荷載超過砌體的承載力引起，非受力裂縫由于結構不均勻沉降、溫差變化、混凝土收縮等原因引起，兩者的原因又可統一為砌體內產生的應力超過材料強度。砌體結構中裂縫一般集中于門窗洞口周邊，這些位置因?yàn)閭髁β窂街袛?，需要通過樓板、圈梁、過梁等構件托換荷載，應力布置較為復雜，存在應力集中情況，是裂縫多發地帶。本文將介紹的首層窗臺及頂層窗間墻裂縫分布位置也不例外，也圍繞于洞口周邊。
　　2 首層窗臺及頂層窗間墻裂縫調查

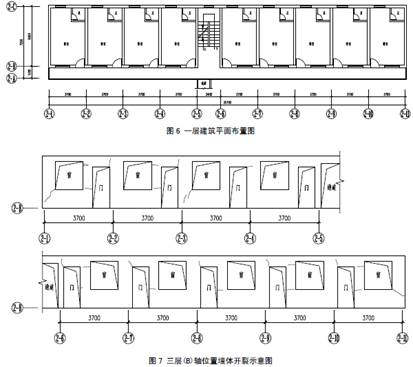

　　一棟三層磚混結構民宅，約于1998年建成并投入使用，采用240mm厚粘土實心磚墻承重，因現場未檢測磚與砂漿強度，下文計算時磚強度等級取MU10，砂漿強度等級取M2.5。縱橫墻共同承重，樓、屋面均為現澆鋼筋混凝土結構，一層層高為3.5m，二層層高為3.1m，三層層高為2.8m，房屋總高度約為9.4m。平面布置詳見圖6。
　　經現場檢測，結構未見明顯傾斜，一至三層部分均出現不同程度裂縫。首層(B)軸位置窗臺下墻體基本都出現豎向裂縫，裂縫特點為：邊緣寬，向內逐漸收窄。同為首層窗臺位置的(C)軸墻體卻未出現此類裂縫，典型裂縫詳見圖1、圖2。

　　三層(B)軸門窗間墻位置規律性出現水平裂縫，裂縫特點為：邊緣寬，向內逐漸收窄。典型裂縫詳見圖3、圖4，將三層裂縫分布情況共同繪制于一立面圖中，詳見圖7。
　　3 裂縫原因分析
　　砌體結構雖由磚及砂漿兩種材料構成的非均質材料，計算時可將其簡化為同一材質，首層窗臺位置墻體受力特點類式梁構件，窗臺面未設置鋼筋混凝土過梁，在地基反力作用下，跨中產生較大的拉應力，當拉應力超過砌體的彎拉強度時，便產生豎直的彎曲裂縫。本例中(B)軸位置窗下墻跨度1.5m，高1.3m；(C)軸位置窗下墻跨度1.0m，高1.3m。計算跨中應力值，假設每層樓產生的面荷載設計值為12kN/m2，作用于(B)軸的地基反力12x3x4.2=151.2kN/m。

　　則(B)軸位置窗下墻在地基反力作用下的彎拉應力為0.21N/mm2，超過砌體彎曲抗力強度；作用于(C)軸的地基反力為12x3x3=108kN/m，窗下墻跨中應力值為，小于(B)軸位置應力，未超過砌體彎曲抗力強度，墻體未開裂。計算結果與現場檢測的情況相吻合。
　　三層(B)軸位置門窗洞間墻，產生規律性水平裂縫，且裂縫集中布置在洞口根部位置，可能是由于屋面層樓板直接受太陽曝曬，溫度高于三層樓板，屋面層樓板與三層樓板之間存在一個溫度差，使得墻肢產生沿縱向變形差，門窗間墻受力特點類式于一豎直的懸臂構件，計算的簡化模型如圖5所示。當變形差產生的水平推力作用于豎直的懸臂墻肢時，墻肢中產生彎拉應力超過墻肢抗彎強度時，墻肢開裂。本例中，樓板沿縱向的一半長度為17.85m，假設樓板縱向變形零點位于結構縱向中部，屋面板與三樓板之間存在5度的溫差，材料的線膨脹系數為10-5，則兩層樓面之間的變形差最大值

　　將門窗間墻考慮為懸臂構件，溫差作用下的彎拉應力計算如下：
　　窗間墻寬度：500mm
　　砌體彈模：E=1390 f=1390*1.3=1807
　　懸臂構件的變形值：

　　根據計算結果，懸臂墻段中的彎曲正應力值，超過了砌體彎曲抗拉強度，門窗間墻開裂。門洞左上方出現豎向裂縫的原因如下，簡化模型中的BC桿需平衡AB桿的彎矩，BC桿的B、C端產生順時針彎矩，表明C端下表面受拉，故此處墻體開裂，B端上表面受拉，上表面設置圈梁、樓板構件，并配置鋼筋，故未見裂縫。
　　4 結 語
　　本文通過將窗下墻及窗間墻簡化為梁構件，手算構件在地基反力、溫度荷載作用下構件所產生的應力，較為方便，計算結果與實際檢測結果較為吻合。對于此類建筑，在設計過程中可關注相應的薄弱環節，采取必要措施：窗臺下墻因受到地基反力的作用，沿窗臺面產生豎直裂縫，可在窗臺面設置鋼筋混凝土過梁來托換地基反力，作用類式于門窗頂部過梁；頂層溫差作用下，沿薄弱墻段產生的彎曲正應力，可以通過設置構造柱，圈梁，約束內部砌體墻肢，減小變形，還可以在屋面設置架空隔熱層，降低樓層之間溫差，減少墻肢的變形差。

　　參考文獻
　　[1] 中國建筑科學研究院，GB 50010-2010.混凝土結構設計規范 [S].北京：中國建筑工業出版社，2010
　　[2] 中國建筑東北設計研究院有限公司，GB 50003-2011.砌體結構設計規范[S].北京：中國建筑工業出版社，2011
