某住宅樓板出現嚴重質量問題后的鑒定加固

　劉國輝 陶化慶 魏曉東 陳燕福
　　（1.山東省建筑設計研究院，濟南250001 2. 山東省城鄉建設勘察院，濟南 250001）
　　摘 要：介紹了樓板出現嚴重質量問題后遇到的問題及解決方法。通過質量鑒定，有針對性的采取有效的措施,對幾種不同的情況，采用不同的方法對該樓板進行加固處理，通過采用新的加固方法很好的解決了后澆注樓板的抗剪作用。針對加固樓板中應注意的設計方面的問題提出建議，供類似工程設計時借鑒參考。
　　關鍵詞：樓板；質量問題；鑒定；加固方法
　　中圖分類號：TU243.2 文獻標識碼：A

　　1 工程概況
　　本工程為某住宅樓，位于山東省濰坊市，地上34層，地下3層，原結構采用框剪結構，基礎為樁基礎。該住宅三單元3層住戶業主進行裝修時發現客廳樓板頂板混凝土局部存在夾砂現象，后對該部位進行剔鑿后發現板底混凝土骨料、水泥用量較少，含沙量較大，此部分材料實際已成為砂漿，且材質較為松散，強度較低，見圖1。

　　圖1 結構平面布置圖 圖 2 計算簡圖

　　該部位原設計板混凝土強度等級為C40，板厚150mm，為雙層雙向配筋，底筋為8@100，負筋為8@150，鋼筋保護層厚度為15mm。
　　2 質量鑒定結果
　　現場采用回彈法檢測客廳頂板混凝土壓強度，依據《回彈法檢測混凝土抗壓強度技術規程》（JGJ/T23-2011）該樓板共布置10個測區，依據委托方提供的《混凝土泵送劑檢測報告》，構件測區強度換算值按泵送混凝土查表；并通過現場取混凝土芯樣進行抗壓試驗，保留部分混凝土強度換算值為19.2MPa～38.4MPa，不滿足原設計強度要求。鋼筋間距130～152mm，混凝土保護層厚度為25～33mm，鋼筋直徑7.5～7.6mm，鋼筋直徑、樓板厚度及保護層厚度均滿足現行規范要求。現場保留部分樓板有一處線管外露。
　　3.樓板復核計算
　　計算荷載取值：根據該工程原設計施工圖紙；構件截面尺寸及混凝土強度，根據現場實際鑒定結果進行取值，該處樓板按三邊固定，一邊簡支
　　簡化計算，見圖2：
　　經計算，客廳頂板（①～④/D～G軸）配筋滿足國家規范要求。
　　4.問題分析
　　根據實際檢測及計算分析，該缺陷主要由于施工工藝控制不嚴，操作不規范所致。施工時模板潤濕不夠、支架不嚴，搗鼓時發生漏漿或振搗不足，氣泡為排出以及搗固后沒有很好的養護而產生。
　　5 樓板加固處理方案
　　首先對保留部位的樓板進行有效支撐，劃分滿足混凝土強度要求》C30和不滿足混凝土強度要求《C30的區域；再將原樓板不滿足混凝土強度等級C30要求的部位及已剔鑿部位的樓板厚度范圍內混凝土進行全部剔鑿，原樓板內鋼筋全部保留除銹，加固部分見圖3：

　　將客廳頂板剔鑿后的缺陷部位采用C40膨脹混凝土重新澆筑。客廳板上線管偏位、修補部位結合加固同時處理。為了保證新舊混凝土的連接部位的可靠性，保證力的可靠傳遞，在新舊混凝土交接處清除松散混凝土，并涂刷界面劑，接處將原混凝土面提造成階梯狀（見圖4）。
　　6.關鍵節點設計
　　6.1 新澆注樓板與剪力墻的連接部位的抗剪問題：

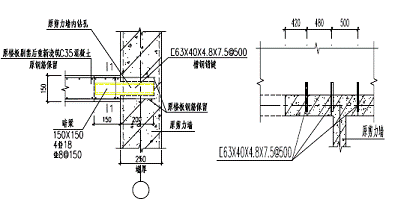

　　與剪力墻連接部位，為了解決新澆注樓板的抗剪，在剪力墻部位每隔半米做槽鋼銷鍵，見圖5.

　　圖5

　　6.2 新澆注樓板與混凝土梁的連接部位做法：
　　將原框架梁頂面局部混凝土剔鑿，新澆注樓板鋼筋錨入框架梁內（見圖6）樓板鋼筋的錨固，又解決了新澆注樓板與原框架梁交接處的剪切。
　　6.3管線外露處的做法：
　　首先對樓板內暴露的管線重新調整至樓板中間部位，并將邊緣松散混凝土剔鑿干凈，后重新澆注C40膨脹混凝土，見圖7。

　　6.4 圓形取芯孔部位的處理：
　　取芯部位鋼筋已截斷，因此先用短鋼筋與樓板鋼筋通過焊接連接進行鋼筋補強，后對邊緣部位混凝土面剔鑿，原鋼筋保留，重新澆注C40膨脹混凝土，見圖8.
　　7 總 結
　　本工程通過對出現嚴重質量問題的樓板的鑒定，提出了新穎的加固方案，并對關鍵部位進行有效的處理，經加固處理后的樓板達到了很好的加固效果。為今后再次出現該種質量問題的混凝土構件提供了很好的加固方法。
　　參考文獻
　　[1] GB50010-2010 混凝土結構設計規范[S].北京：中國建筑工業出版社，2010.
　　[2] GB 50367-2006 混凝土結構加固設計規范S].北京：中國建筑工業出版社，2006.
　　[3] GB50550-2010 建筑結構加固施工質量驗收規范S].北京：中國建筑工業出版社，2010.
　　[4] GB50204-2002 混凝土結構工程施工質量驗收規范S].北京：中國建筑工業出版社，2002.
