背景信息:
咸菜池為地下磚砌結(jié)構(gòu)，表面已經(jīng)抹砂漿，因地下水位高，池內(nèi)都有滲水或漏水現(xiàn)象發(fā)生。

該池子的用途為盛裝腌制的咸菜，是高濃度的鹽水，對普通硅酸鹽水泥構(gòu)筑物來講，鹽水很容易對其腐蝕，對你耐久性造成嚴(yán)重的挑戰(zhàn)。
因為每個池子距離較近，需要解決的問題是：
1.混凝土池的腐蝕問題
2.混凝土的雙向滲透問題
3.適合食品衛(wèi)生標(biāo)準(zhǔn)
鹽對混凝土的腐蝕問題
眾所周知，溶液中如果含有大量的氯化物，將在短期內(nèi)破壞混凝土，并導(dǎo)致鋼筋銹蝕。這種腐蝕類型被稱為“混凝土癌癥”或“混凝土白色死亡“。氯化物比其它礦物質(zhì)對混凝土結(jié)構(gòu)具有更大的影響的原因。這種高濃度的鹽溶液有它自己的結(jié)晶機(jī)制。而混凝土的硬化特性與鹽的結(jié)晶原理差異很大。所以混凝土的硬化速度和鹽的結(jié)晶速度大不一樣。
氯化鈉參與，產(chǎn)生兩種不兼容的反應(yīng)：水泥石的水化反應(yīng)和鹽的獨(dú)立的結(jié)晶反應(yīng)。其速度和時間都不同，如果不能使使兩種反應(yīng)的均等化和結(jié)晶的中性化將導(dǎo)致水泥成分的浪費(fèi)和并導(dǎo)致對混凝土造成破壞。離子對混凝土結(jié)構(gòu)的破壞。起初，鹽溶液通過毛細(xì)管虹吸現(xiàn)象進(jìn)入混凝土，然后隨著水在混凝土內(nèi)部分散開來。
混凝土結(jié)構(gòu)的溫度差異將對鹽分的滲透產(chǎn)生很大影響，這取決于各種原因的綜合作用。但有一點(diǎn)就是，鹽類在混凝土內(nèi)部的分布不是隨機(jī)的，而是嚴(yán)格遵循熱動力學(xué)原理的。

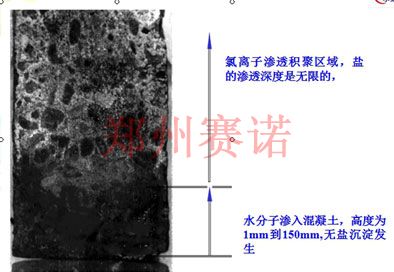

為研究鹽類分布，制備了規(guī)格為dia50mm×高300mm 的混凝土圓柱。養(yǎng)護(hù)28天后，我們把他們放入底部有10mm深度濃度為10％氯化鈉溶液的瓶中，14天后，14天后，我們沿縱向切開，，干燥6天。如果1所示，底部浸泡的位置不含鹽，大量的鹽釋放區(qū)域明顯分布在上部。明顯的，這就是篩孔效應(yīng)，水分子在混凝土的大毛細(xì)孔內(nèi)積聚，而不能在微細(xì)毛細(xì)孔內(nèi)聚集，只有很小的離子并具有最大的動能，才能通過膠體，在混凝土內(nèi)形成不規(guī)則的結(jié)晶體。
可以肯定的，鹽離子在混凝土內(nèi)部的積聚深度大于水分子。隨著鹽濃度的增加，將發(fā)生結(jié)晶現(xiàn)象。
鹽類的結(jié)晶速度大于混凝土結(jié)晶速度的10倍以上，這就是鹽結(jié)晶的體積的增加將導(dǎo)致混凝土從里面破壞的原因。破壞面積和深度取決于混凝土的密度和混凝土損壞的時間的長短.
此研究關(guān)注混凝土的由鹽類和礦物造成的腐蝕. 明顯的結(jié)果是水泥石從骨料周圍脫落并碎解，這兩個過程同時發(fā)生。.
水泥石從骨料周邊分離是混凝土的性質(zhì)之一，因為他們的密度，熱膨脹的線性系數(shù)不同，彈性模量，強(qiáng)度，吸水性等都不同，將經(jīng)常引起溫度膨脹方面的耐久性問題，特別是在環(huán)境溫度和濕度變化大的條件下。這種水泥石的碎解是水泥的陽離子和海水離子反應(yīng)的結(jié)果，這種反應(yīng)結(jié)果是3-5年后出現(xiàn)鹽斑，棱角變鈍，開裂，從而縮短使用壽命
如果防護(hù)不當(dāng)，將會導(dǎo)致如下后果：

為解決上述問題，可采用如下方案:
在池子內(nèi)壁噴涂賽諾YYB特種防腐抗?jié)B漿料，輔助堵漏工序，形成雙向防水防腐保護(hù)，一方面阻止池內(nèi)的腐蝕性的鹽水滲入硅酸鹽混凝土構(gòu)筑物，銹蝕鋼筋，造成結(jié)構(gòu)破壞；同時，可阻止其它池內(nèi)的化學(xué)成分竄入該池，影響串味。
待池內(nèi)表面干燥后，可涂刷食品級的環(huán)氧樹脂或鄭州賽諾建材的YYC特種高強(qiáng)度骨料。鄭州賽諾建材的YYC的強(qiáng)度可以達(dá)到60MPA。
YYB和YYC都是適合食品要求的。
YYB性能如下：
• 賽諾YYB特種防腐抗?jié)B漿料的六大特點(diǎn)：
1.防腐蝕性能優(yōu)越，即同時耐酸堿鹽類的腐蝕,多重防腐防水抗?jié)B功能可有效阻止腐蝕介質(zhì)向混凝土內(nèi)部滲透
2.粘接力強(qiáng)，承受滲漏水壓力大，適合帶水作業(yè)，更能夠背水面施工
3.同時解決防腐、防水、抗?jié)B、修復(fù)、加固問題，所有工序一次施工即可完成
4.采用高壓噴涂作業(yè)，施工工藝簡單方便，噴涂均勻效率高，不需要復(fù)雜的預(yù)處理
5.大面積無接縫施工，避免由于接縫問題出現(xiàn)滲漏發(fā)生腐蝕現(xiàn)象
6.作為室外工程，耐紫外線，耐老化，耐高低溫，良好的抗凍融性，可以大大提高建筑物的耐久性
• 鋼筋銹蝕:對鋼筋無銹蝕危害
• 耐酸性(質(zhì)量分?jǐn)?shù)25%H2SO4溶液,7天質(zhì)量損失):4.8%
• 耐堿性(質(zhì)量分?jǐn)?shù)為35%的NaOH溶液,7天,抗壓強(qiáng)度比):100.8%
• 耐鹽性(質(zhì)量分?jǐn)?shù)20%Na2SO4溶液,7天,抗壓強(qiáng)度比):93.2%
• 耐高溫(200℃7天,質(zhì)量損失):2.4%
YYC 技術(shù)指標(biāo)如下：
1.具有良好的耐磨性，高密度，高強(qiáng)度，地面不起塵，達(dá)到潔凈廠房的要求。
2.防水抗?jié)B性能優(yōu)越，粘接力強(qiáng)，抗收縮開裂，不起殼，不脫層，可用于室內(nèi)外各種潮濕環(huán)境。
3.耐高溫（200度），抗凍，耐低溫（零下40度），仍然可以正常使用，可用于冷庫、冷凍室、冷藏室等環(huán)境。
4.抗氯化物滲透，耐油污滲透，耐各種鹽類、酸類、堿金屬、氧化物、二氧化碳、和石油蒸餾物的腐蝕，適合用于海港碼頭，各種腐蝕性工業(yè)廠房、車間、倉庫及室內(nèi)外地坪等要求地坪耐腐蝕的場所。
5.無需任何拋光劑與養(yǎng)護(hù)劑，只需用機(jī)械簡單拋光即可光亮如新，表面無裂紋易清洗，維護(hù)方便，只需用水或者蒸汽沖洗即可。
6.環(huán)保無機(jī)材料，無毒無味無揮發(fā)物，即使用于室內(nèi)或者相對封閉的環(huán)境，對人體健康也無影響；抗風(fēng)化，抗紫外線，耐老化，使用壽命和混凝土接近，耐久性好，適合用于室外各種復(fù)雜環(huán)境
適用范圍：可用于化工、食品、制藥、五金、電器、機(jī)械、塑膠、碼頭、服裝、儀器儀表、汽車飛機(jī)制造及交通路面等各行業(yè)室內(nèi)外各種環(huán)境的地坪。
具體指標(biāo)如下：
• 初凝時間:142分
• 抗折強(qiáng)度:11.2MPA(28天)
• 抗壓強(qiáng)度: 59.8MPA(28天)
• 莫式硬度:7MPA
• 耐磨度: 1.9
• 抗?jié)B壓力: 1.8MPA
• 粘結(jié)強(qiáng)度: 1.23MPA
• 抗開裂性能(開裂指數(shù)):152.5mm
• 收縮率: 0.08%(28天)
• 抗凍循環(huán):150次
• 氯離子擴(kuò)散系數(shù):1.9×10-2m2/s(28天)
• 耐鹽性(質(zhì)量分?jǐn)?shù)20%Na2SO4溶液,7天,抗壓強(qiáng)度比):93.2%
• 耐高溫(200℃7天,質(zhì)量損失):2.4%
類似工程案例：
1.獼猴桃果脯池的防腐抗?jié)B處理：

2.水廠水池的滲水漏氣的治理：

3.水利構(gòu)筑物凍害的治理：

4.水池的雙向防滲治理：

5.水池滲漏的治理

6.海洋碼頭的腐蝕治理

YYC的工程應(yīng)用：
海港的大型冷庫的匝道，建成在5年前。圖為一個大海輪正在卸冷凍海鮮，另一側(cè)是一個冷藏列車在裝運(yùn)。沒有發(fā)現(xiàn)地面有任何的磨損。黃色箱內(nèi)裝的是鹽和 沙子的混合物用來在早上除雪和冰用的。即每天匝道要撒幾次除雪劑，但沒看到任何腐蝕和刮傷的痕跡

南水北調(diào)表面補(bǔ)強(qiáng)

鄭州賽諾建材有限公司介紹:
鄭州賽諾建材有限公司是一家技術(shù)創(chuàng)新型的企業(yè)，始終堅持“以技術(shù)求進(jìn)步，以質(zhì)量求生存，以誠信贏市場”的經(jīng)營理念，不斷地進(jìn)行技術(shù)創(chuàng)新，自主創(chuàng)新，擁有防水防腐及相關(guān)建筑材料產(chǎn)業(yè)核心技術(shù)產(chǎn)品的研發(fā)和生產(chǎn)能力，其耐久性與可靠性經(jīng)過大量工程的實(shí)踐檢驗，得到了廣大客戶的高度認(rèn)可。
鄭州賽諾建材有限公司專業(yè)專注于低成本、快速地解決混凝土、磚石結(jié)構(gòu)方面防水，防腐，抗?jié)B，耐久方面的研究，以“為工程提供解決方案，為客戶創(chuàng)造價值”為宗旨，不斷推出各種高新產(chǎn)品，滿足不同客戶多樣化的需求，以很高的性價比，創(chuàng)造性的解決了很多工程難題，受到工程界的普遍歡迎。
